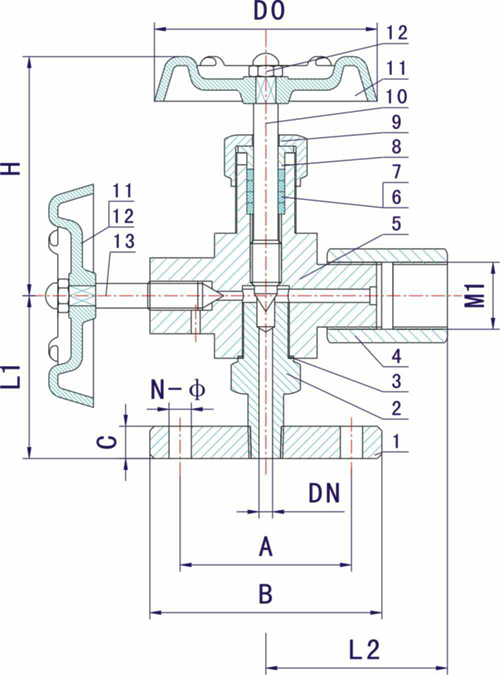

序号 NO. |
零件名称 Part name |
材质 Material |
|
1 |
法兰 Flang |
20# A105 SS304 SS304L SS316 SS316L |
|
2 |
管接头Pipe connection |
20# A105 SS304 SS304L SS316 SS316L |
|
3 |
垫片Gasket |
紫铜(Red copper) PTFE RTFE |
|
4 |
螺纹套Wrap |
20# A105 SS304 SS304L SS316 SS316L |
|
5 |
阀体 Body |
20# A105 SS304 SS304L SS316 SS316L |
|
6 |
填料垫 Packing Seat |
PTFE 柔性石墨(Expanded Graphite) 金属盘根(Matel and Graphite) |
|
7 |
填料 Packing |
PTFE 柔性石墨(Expanded Graphite) |
|
8 |
填料压盖 Packing Gland |
20# A105 SS304 SS304L SS316 SS316L |
|
9 |
锁紧螺母 Lock Nut |
20# A105 SS304 SS304L SS316 SS316L |
|
10 |
阀杆 Stem |
20# A105 SS304 SS304L SS316 SS316L |
|
11 |
手轮Handle |
20# A105 SS304 SS304L SS316 SS316L |
|
12 |
带帽螺母 Hooded Nut |
20# A105 SS304 SS304L SS316 SS316L |
|
13 |
阀杆 Stem |
20# A105 SS304 SS304L SS316 SS316L |
|
型号 ITEM NO. |
公称通径 DN |
M1 |
B |
L1 |
L2 |
H |
D0 |
|
J49W/H-1 |
DN6 |
M20X1.5 |
70 |
62 |
60 |
86 |
60 |
