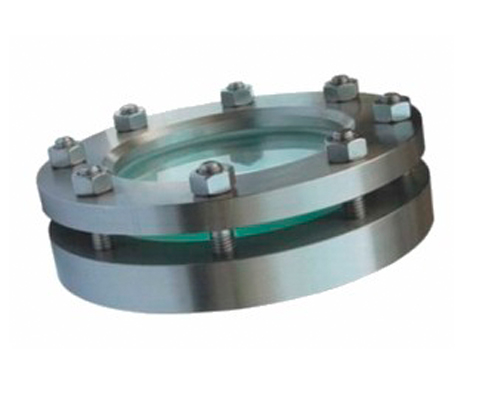

平焊视镜

所属分类：中压窥视镜
点击次数：0
发布日期：2019-04-04

详细介绍

平焊视镜是工业设备装置上主要附件之一，在石油、化工、医药、食品等工业生产装置的容器中，视镜能观察容器中液体、气体、蒸汽等介质流动及反应情况，起到监视生产、避免生产过程中事故发生的作用。

主要技术参数：
本体材质：碳钢、不锈钢304、316、316L。
视窗材质：钢化硼硅玻璃、石英玻璃。
密封材质：丁腈橡胶、聚四氟乙烯。
工作压力（MPa）：0.6-2.5 Mpa
工作温度（℃）：0-200℃

平焊视镜主要安装尺寸：

公称直径 DN	公称压力 Mpa	D	D1	≈H	重量 kg	标准号
50	0.6	115	90	53	2.30	JB593-64
80		145	120	57	3.49
125		205	175	68	7.69
150		230	200	70	9.12
50	1.0	130	100	79	4.7
	1.6			79	4.9
	2.5			84	5.1
80	1.0	160	130	86	6.8	HGJ501-86
	1.6			91	7.1
	2.5			96	7.4
100	1.0	200	165	100	12.0
100	1.6	225	190	105	12.5
125	1.0	250	215	105	14.7
150	1.0	110	17.6
